由Pr-Fe-B-Cu合金组成的热变形永磁体
ГОРЯЧЕДЕФОРМИРОВАННЫЕ ПОСТОЯННЫЕ МАГНИТЫ из сплавов Pr-Fe-B-Cu
用热变形法铸造Pr-Fe-B-Cu合金获得永磁体，这种永磁体的性能达到了Nd-Fe-B合金烧结磁体的水平。同时，不需要像粉末冶金那样需要繁重的工艺过程制取粉末、对粉末进行压制和烧结。
Pr-Fe-B-Cu 合金可热塑性是因为存在熔点约为 450°C 的富镨晶间共晶，液相在形变过程中与外壳发生反应并粘在外壳上。所推荐的这种方法（俄罗斯专利号2061562）可在压制后去除外壳和粘结。ECAP 等通道转角挤压法（俄罗斯专利号2303644）使获得具有直径或径向纹理约 100 毫米的磁体。

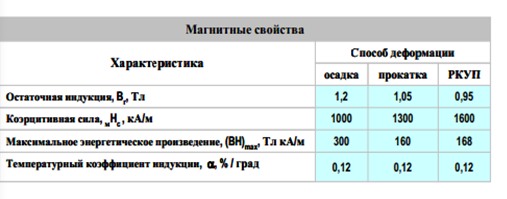

Методами горячей деформации литых сплавов Pr-Fe-B-Cu получены постоянные магниты, достигающие уровня свойств спеченных магнитов из сплавов Nd-Fe-B. при этом исключаются трудоемкие процессы получения порошков, их прессования и спекания, присущие порошковой металлургии.
Деформируемость сплавов Pr-Fe-B-Cu обусловлена наличием обогащенной празеодимом межзеренной эвтектики с температурой плавления около 450оС. жидкая фаза реагирует в процессе деформации с оболочкой и залипает к ней. предложен способ (патент РФ № 2061562), устраняющий залипание и облегчающий удаление оболочки после прокатки. Способ РКУП (патент РФ № 2303644) позволяет получать магниты длиной ~ 100 мм с диаметральной или радиальной текстурой.
