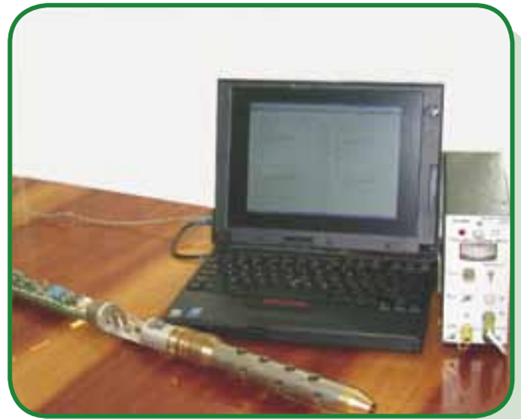

BN-4008钻孔三分量大地声学测量仪器
ПРИБОР ВN-4008 для трехкомпонентных геоакустических измерений в скважинах
井下仪器按照给定测量间距点，在井下发生的动态过程（例如水、石油、气等的流动）作用下，测量加速度矢量的三个分量.
优势：
• 仪器使用最长6公里的单芯铠装电缆进行操作。
• 仪器配有点温度计。
• 通过IBM兼容计算机COM端口记录数据。
ВN-4008仪器的主要技术性能
测量范围 .................................... ................. 0.05–20 mm/s2
频段：
100-500Hz、500-5000Hz、500-2500Hz、2500-5000Hz
100-5000Hz频率参数差值................. ................. ±15%
温度计温度范围 .... ................. ................. .0-120℃
使用条件
钻孔内最高温度............ .... ................. ................. 120℃
静水压力取决于钻孔直径 ...............................50-70 兆帕
外形尺寸：
井下仪器
直径................................................. .... ................. 40-48 毫米
长度................................................. .... ................ 1200 毫米
控制台
Аппаратура предназначена для измерения трех составляющих вектора ускорения, которые испытывает скважинный прибор под действием динамических процессов, происходящих в скважине, например, таких, как движение воды, нефти, газа и др., по точкам с заданным шагом измерений.
ПРЕИМУЩЕСТВА
• Прибор рассчитан на работу с использованием одножильного бронированного кабеля длиной до 6 км.
• Прибор содержит точечный термометр.
• Регистрация информации производится на IBM-совместимый компьютер через COM-порт.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА ВN-4008
Диапазон измерения ...................... 0.05–20 мм/с2
Частотные диапазоны:
100–500 Гц, 500–5000 Гц, 500–2500 Гц, 2500–5000 Гц
Неравномерность частотной характеристики
в диапазоне 100-5000 Гц .................................±15%
температурный диапазон термометра ....0-120℃
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Предельная температура в скважине.........120℃
Гидростатическое давление в зависимости от диаметра скважины............................. 50÷70 МПа
ГАБАРИТНЫЕ РАЗМЕРЫ
Скважинный прибор
Диаметр................................................... 40–48 мм
Длина......................................................... 1200 мм
Пульт управления
