在金属制品表面、砂眼和破损处制备保护涂层方法

СПОСОБ ПОЛУЧЕНИЯ ЗАЩИТНЫХ ПОКРЫТИЙ на развитых поверхностях, в порах и дефектах металлических изделий

基于离子等离子体技术，研发喷涂超薄保护涂层的高科技方法，用于历史文化古迹，包括出土文物的保护和长期保存。

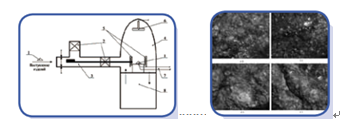

提出了改进多孔金属工件涂层喷涂工艺性和提高涂层可靠性方法。通过使用金属工件保护方法达到这一效果，包括准备工作、压力为10^-4-10^-6GPa，温度为200°C至600°C时，工件表面真空脱气，有机和/或无机气态物质使工件表面饱和，无空气进入直流或交流辉光放电等离子体聚合气态物质。等离子聚合气态物质后，可以在工件表面另外喷涂有机聚合物保护涂层。

该方法可以保护需要长期保存、具有大量砂眼和微裂纹的不同成分金属工件。等离子聚合是工艺性喷涂涂层方法，因其是在不破坏真空的情况下进行。与聚合物溶液相比，气态物质具有较强渗透力，因此它们可以更好地填充表面难以触及的砂眼和损伤。

      Создан высокотехнологичный метод нанесения сверхтонких защитных покрытий на основе ионоплазменной технологии для консервации и длительного хранения памятников истории и культуры, в том числе археологических находок.

      Предложен метод повышения технологичности нанесения покрытия на пористые металлические предметы и повышения надежности покрытия. Результат достигается в способе консервации металлических изделий, включающем подготовку, вакуумное обезгаживание поверхности изделия при давлении 10^-4-10^-6 ГПа и температуре от 200°C до 600°C, насыщение поверхности изделия органическими и/или неорганическими газообразными веществами, полимеризацию газообразных веществ в плазме тлеющего разряда постоянного или переменного тока без доступа воздуха. После плазменной полимеризации газообразных веществ на поверхность изделия может дополнительно наноситься защитное покрытие из органического полимера.

      Описанный способ позволяет консервировать для длительного хранения металлические изделия разного состава, имеющие большое количество пор и микротрещин. Полимеризация в плазме – технологичный способ нанесения покрытия, поскольку проводится без нарушения вакуума. Газообразные вещества обладают высокой проникающей способностью по сравнению с растворами полимеров, поэтому лучше заполняют труднодоступные поры и дефекты на поверхности.
