心脏电场电势同步记录的144通道系统

144-КАНАЛЬНАЯ СИСТЕМА для синхронной регистрации потенциалов электрического поля сердца

这个系统用于研究人类和动物心脏的电活动情况。这个系统特点是具备多导同步配准和高度信号采样频率，从而保证设备提供大量信息。这个系统可以实时监测和记录体表、心外膜和心肌壁内层的电位，记录所需持续时间任意数量的记录片段。这个系统的软件可以以等势计时图形式呈现信息。

这个系统的主要特点：同步记录144条通道信号（记录通道数量取决于插件数量）；采样频率2000 Hz或4000 Hz；记录模块规格260x280x260；记录模块重量为5.8公斤。应用领域——临床和实践心脏心电生理研究。

Система применяется для изучения электрической активности сердца человека и животных. Особенность разработки состоит в синхронности регистрации множественных отведений и высокой частоте дискретизации сигналов, обеспечивающих высокую информативность прибора. Система позволяет мониторировать в режиме реального времени и регистрировать потенциалы с поверхности тела, эпикарда и интрамуральных слоев миокарда, запоминать любое количество фрагментов записи требуемой продолжительности. Программное обеспечение позволяет представлять информацию в виде изопотенциальных и хронотопографических карт.

 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: Синхронная регистрация до 144 отведений (количество каналов регистрации зависит от числа подключаемых модулей); АЦП 12 бит, частота дискретизации 2000 Гц или 4000 Гц; размер блока регистрации 260х280х260; вес блока регистрации 5,8 кг. Область применения – электрофизиологические исследования сердца в клинической и экспериментальной практике.

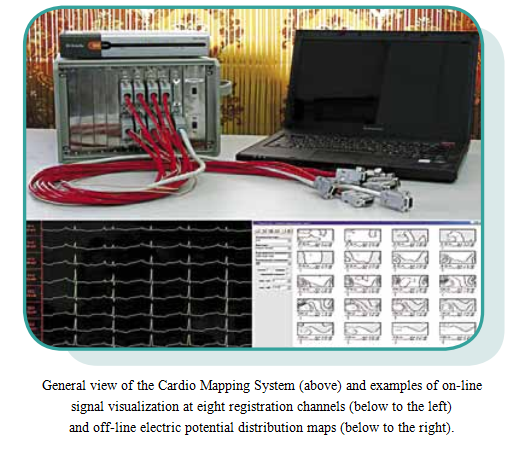

Cardio Mapping System 设备的总图（从上面看）和8个配准通道信号在线可视化示例

（左下）和身体表面电位分布的离线图（右下） .
